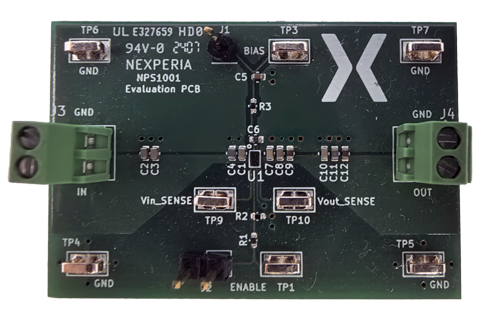

NEVB-NPS1001负载开关评估板
NEVB-NPS1001是一个包含NPS1001负载开关器件的双层PCB。器件的VIN和VOUT连接以及PCB布局路线提供了进出被测器件的低电阻通道。测试点连接使EVB用户能够按用户定义的测试条件控制器件并做出准确的RON测量
主要特性与优势
- 输入电压可由测试点J3 (VIN)提供，VIN范围为0.5 V至1.8 V。
- 测试负载可以连接到端子J4 (VOUT)。
- 此外，TP4、TP5、TP6和TP7处还有GND测试点。
- 去耦电容连接到EVB输入端的VIN，靠近负载开关IC。输出端与此类似。
- 使能引脚(EN)和偏置引脚(BIAS)都能方便地连接到排针引脚和微型测试点，这使得在使用外部源驱动这些引脚的同时，能够无缝连接示波器。
- 需要准确测量输入或输出时会使用VIN_Sense (TP2)和VOUT_Sense (TP8)。测量VIN至VOUT的压降时，会使用这些开尔文源极连接进行RON测量
